Beschreibung der Diplomarbeit

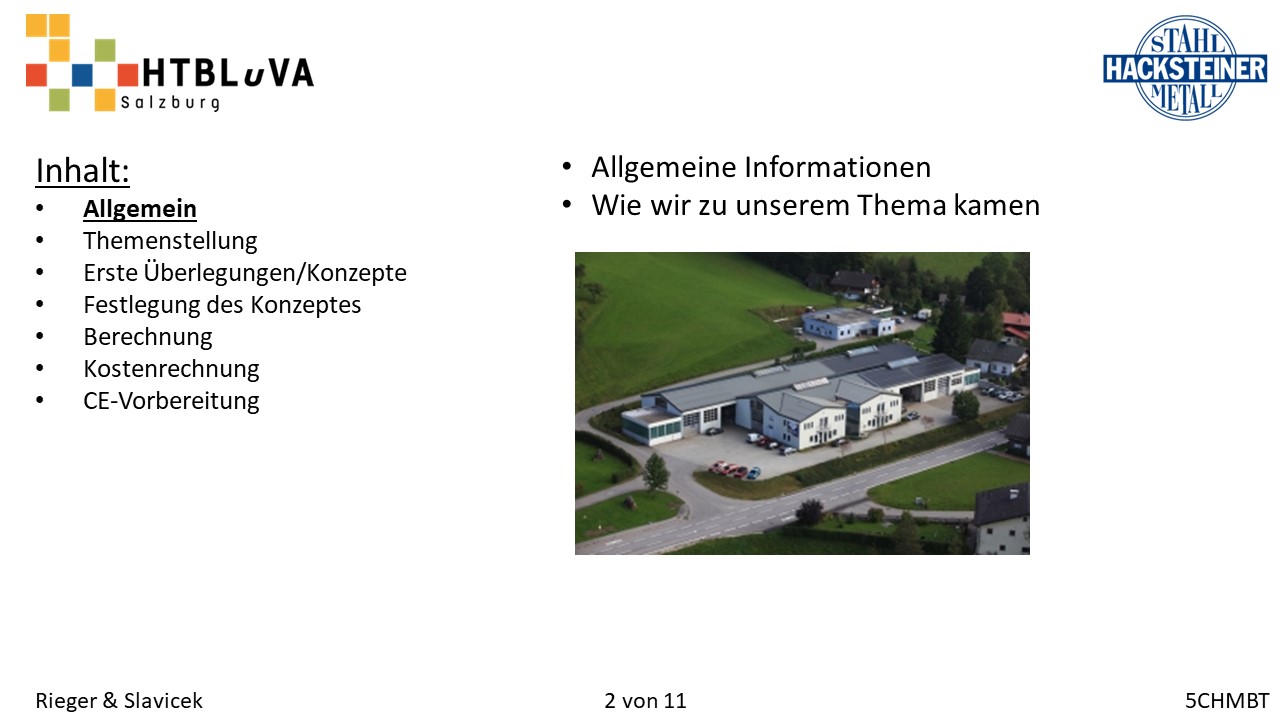

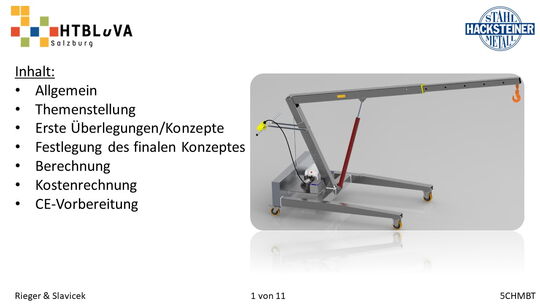

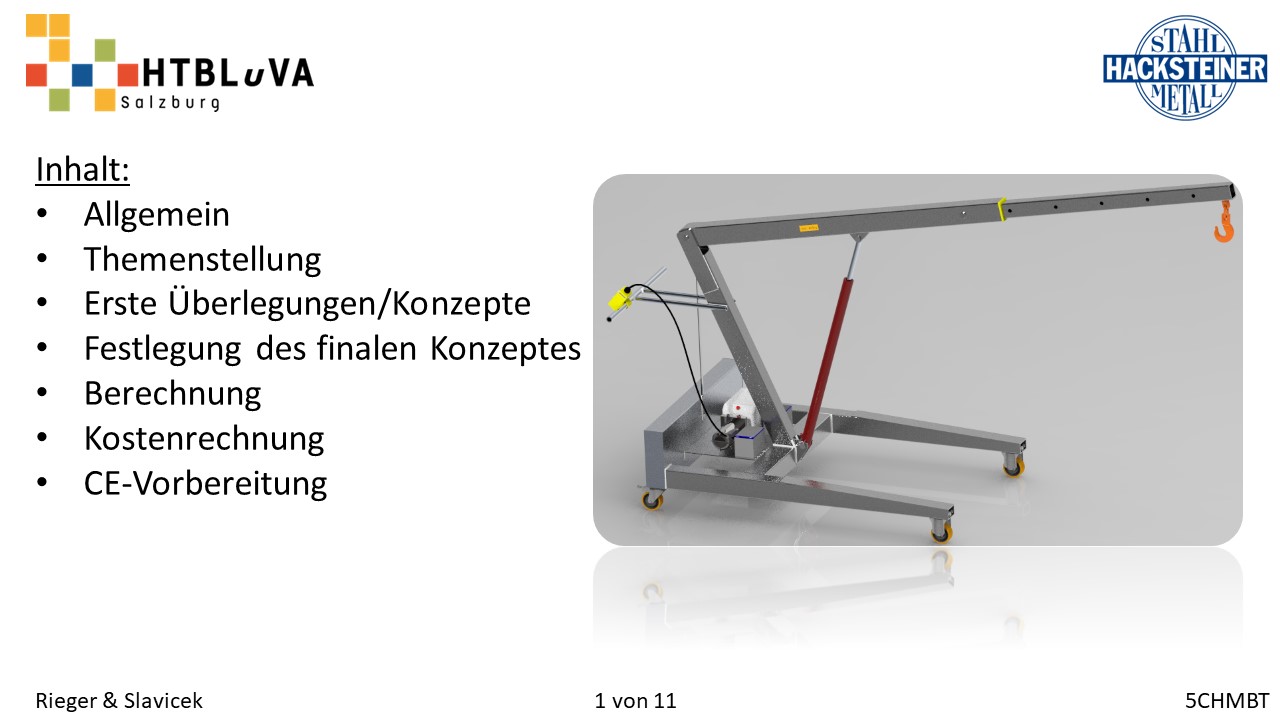

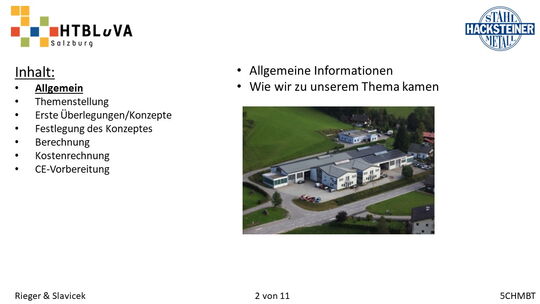

Im Rahmen des Abschlussschuljahres 2020/21 haben wir uns dazu entschlossen als Diplomarbeit im Auftrag der Firma Hacksteiner Metall GmbH eine universell einsetzbare Hebehilfe zu konstruieren. Diese muss speziell an die Bedürfnisse der Firma angepasst werden (siehe 2.2 Anforderungen und Besonderheiten), um Mitarbeiter zu entlasten und  Produktionszeiten zu verkürzen. Sie soll hauptsächlich eingesetzt werden, um Biegeteile ohne Einsatz des Hallenkrans zu und von der Biegemaschine zu befördern. Jedoch soll es auch möglich sein, Fahrzeuge zu be- und entladen, folglich ist die Mobilität und schnelle Einsatzzeit der Hebehilfe ein nicht unwichtiges Kriterium.

Anforderungen und Besonderheiten

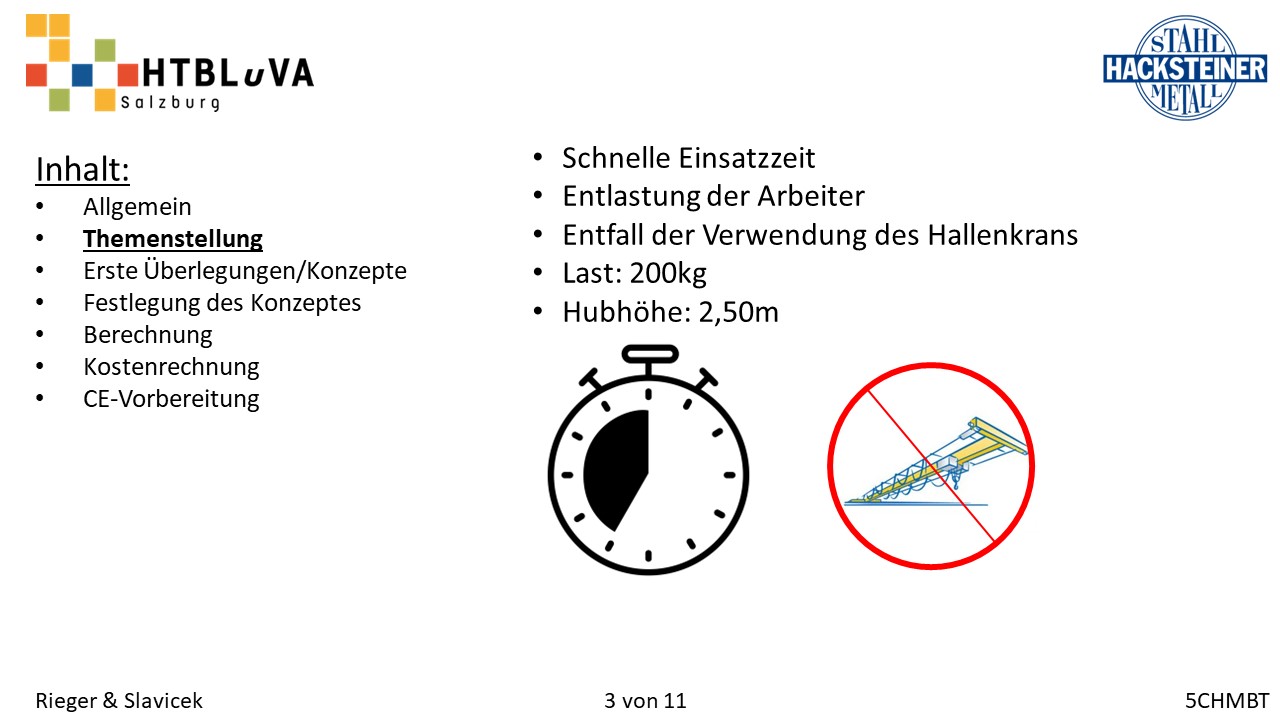

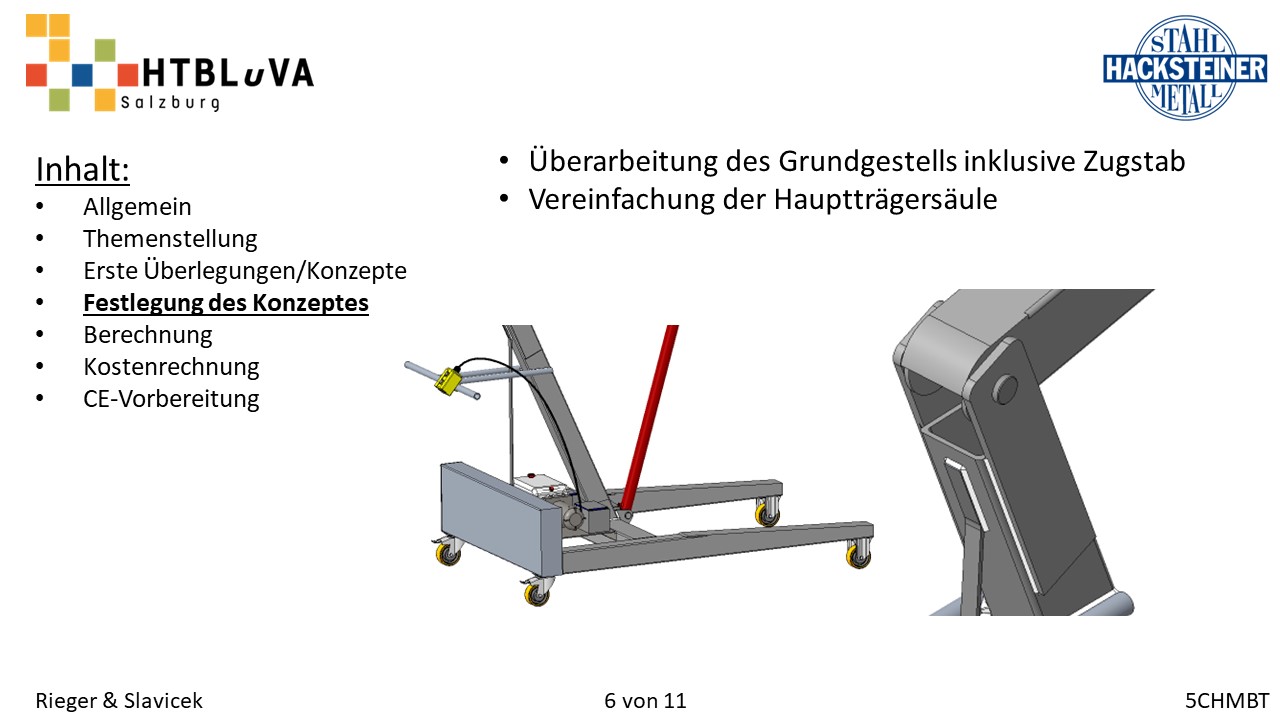

Die Hebehilfe soll eine Höhenkapazität vom Bodenniveau bis auf etwa 2,50 Meter besitzen und hierbei eine maximale Last von 200 kg heben können. Das Grundgestell (Gestell mit Rollen) soll nicht höher als 0,22 m sein, um unter die Lieferfahrzeuge geschoben werden zu können, dies ermöglicht das Be- und Entladen der Kastenwägen mit der Hebehilfe.

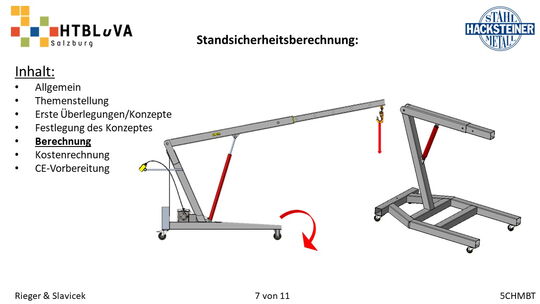

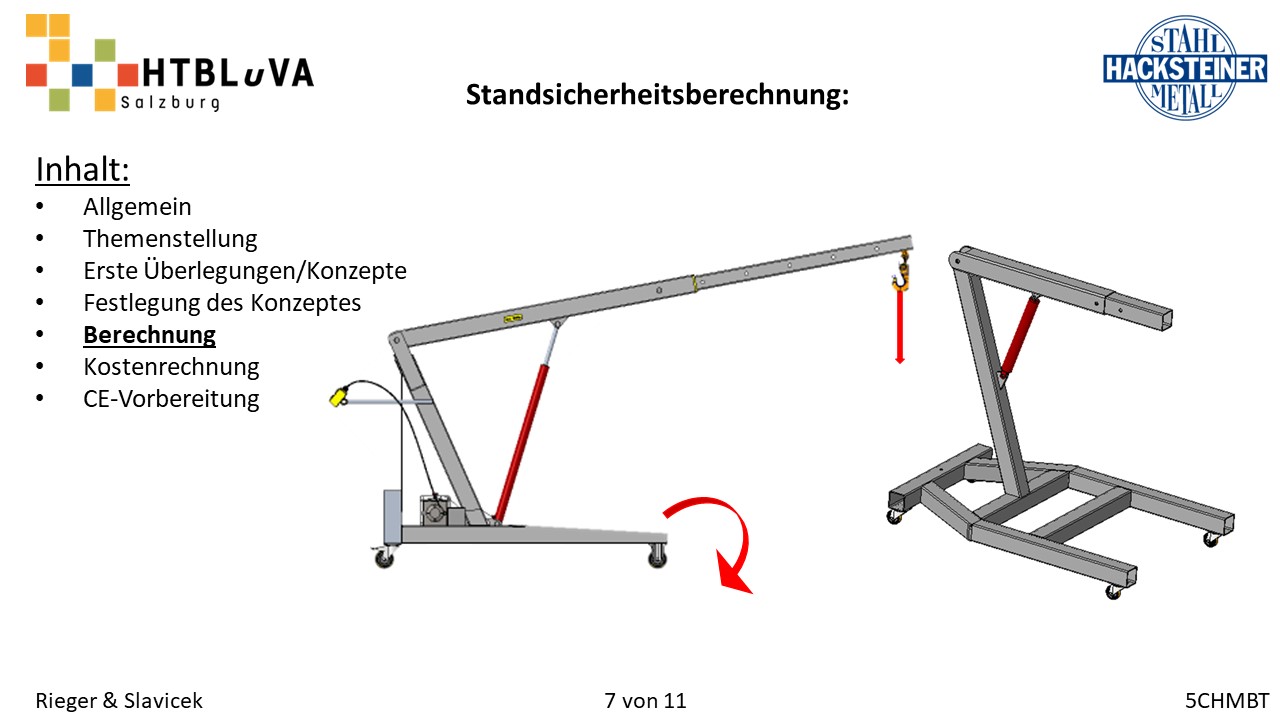

Weiters muss die Hebehilfe eine Last von 200 kg mindestens einen Meter vor dem vordersten Anschlagpunkt des Grundgestells halten können um die Biegeteile auf die Biegemaschine legen zu können. Dies wird voraussichtlich schwerpunkt- und designtechnisch die größte Herausforderung.

Erste Schritte

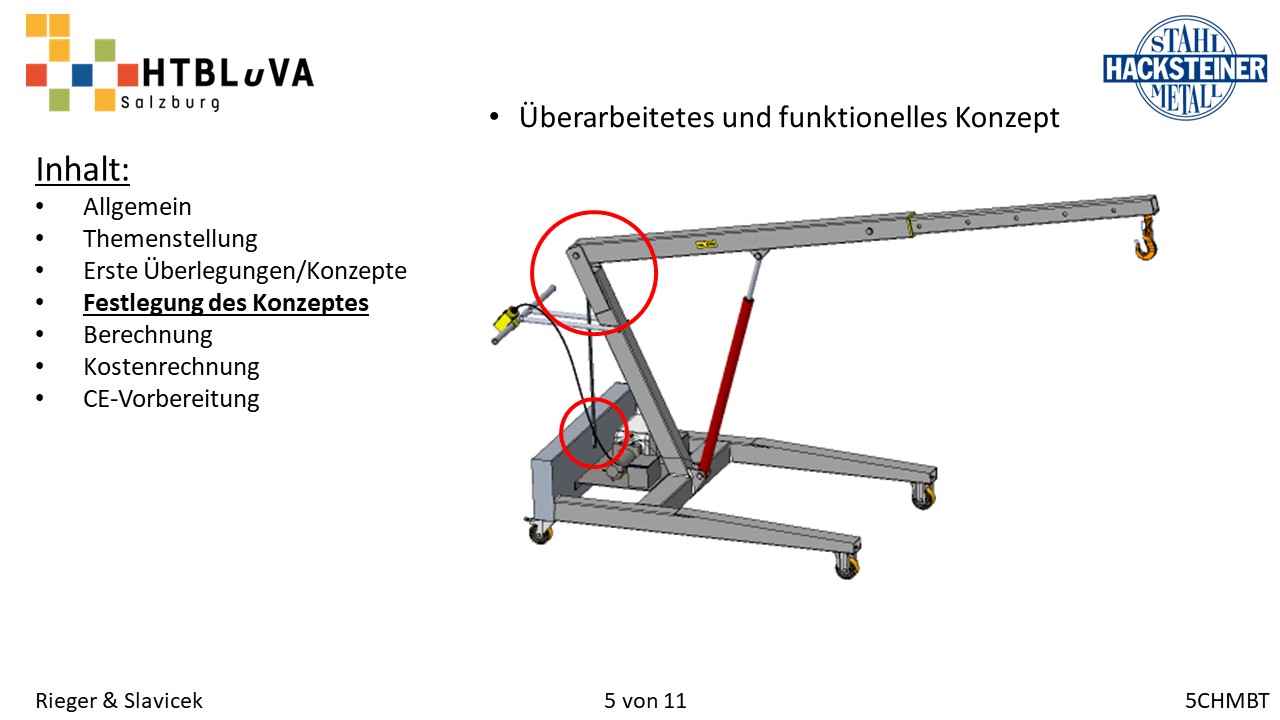

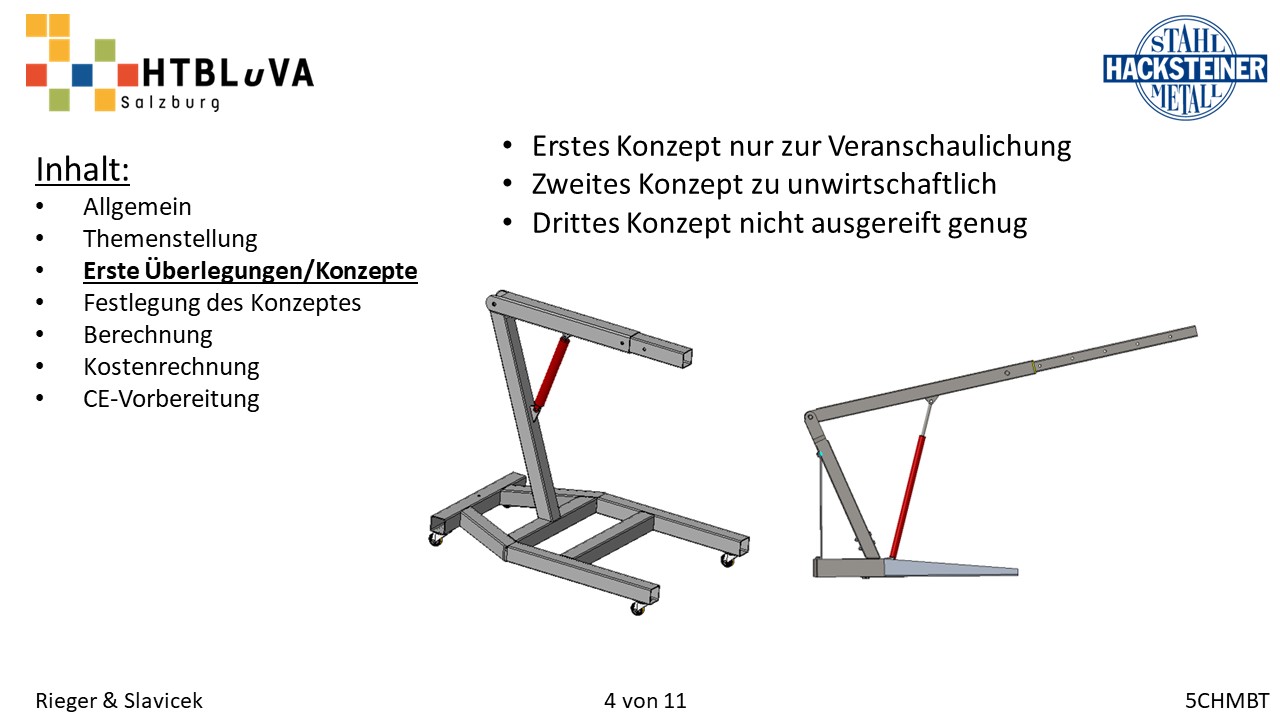

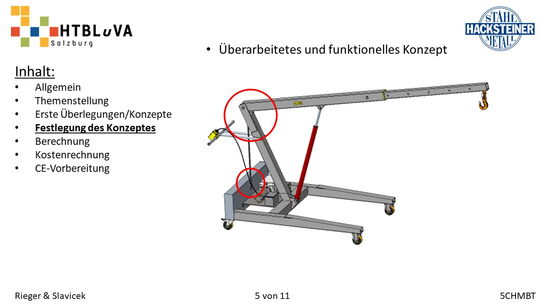

Nach der Besprechung mit unserer Ansprechperson bei der Firma Hacksteiner haben wir mit der Recherche begonnen und ein erstes CAD Konzept erstellt. Hierbei wurde uns bewusst, dass es schon sehr ähnliche Hebehilfen fertig zu kaufen gibt, jedoch erfüllen diese nicht die den uns gestellten Anforderungen. Dennoch boten uns diese, meist Motorhebekräne, eine dementsprechende Designinspiration.
