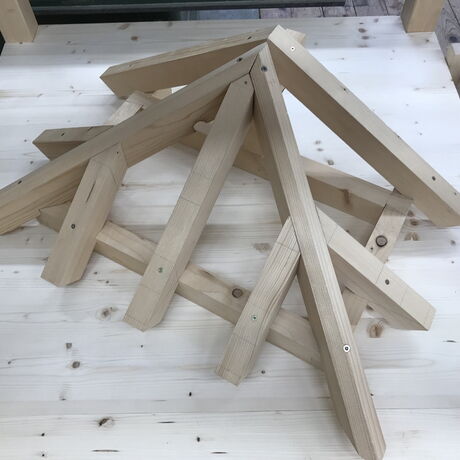

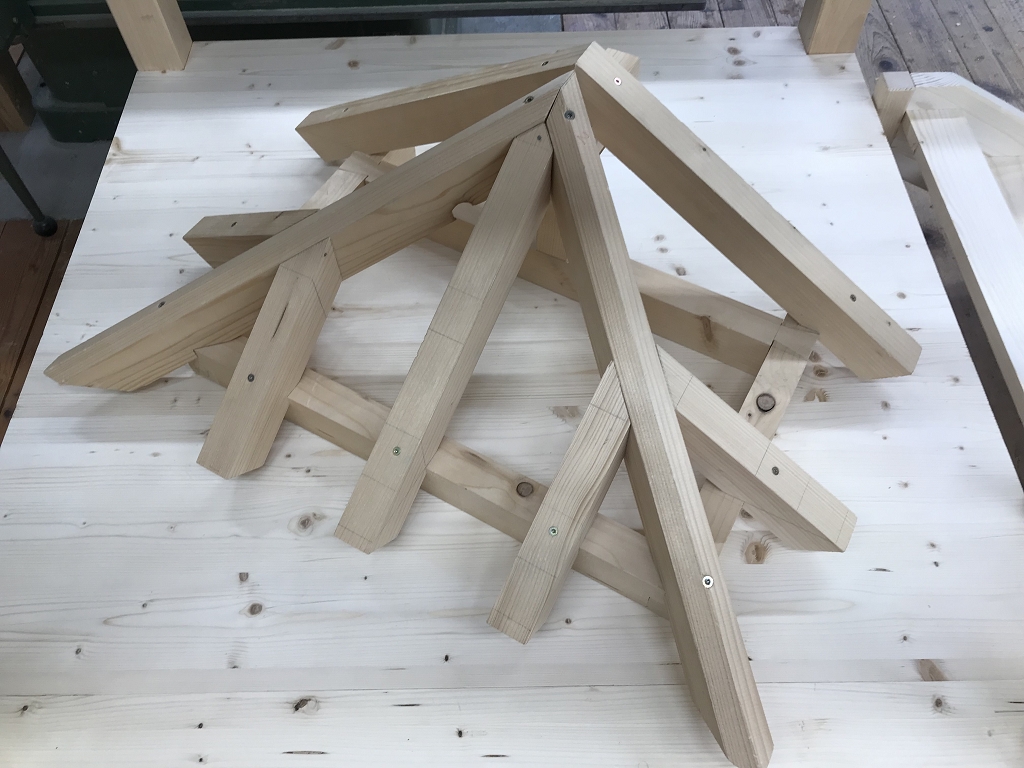

Erstellen eines Walmdachmodells

Themenpunkte: Dachausmittlung, Dachformen, Austragen der wahren Längen:

Früher hat der Zimmermann die wahren Längen des Dachstuhls mittels Schnurboden im Maßstab 1:1 ausgetragen. Weitere modernere Möglichkeiten sind den Abbund rechnerisch oder mittels CAD Programme kombiniert mit einer Abbundmaschine zu ermitteln.

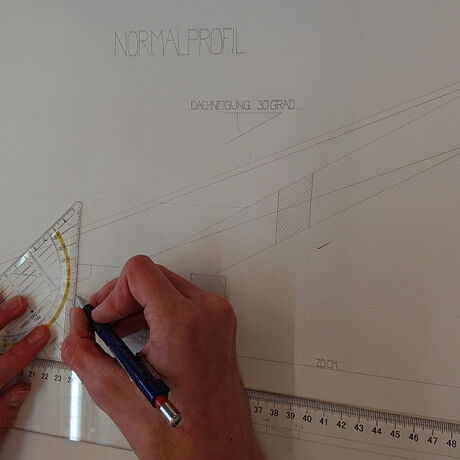

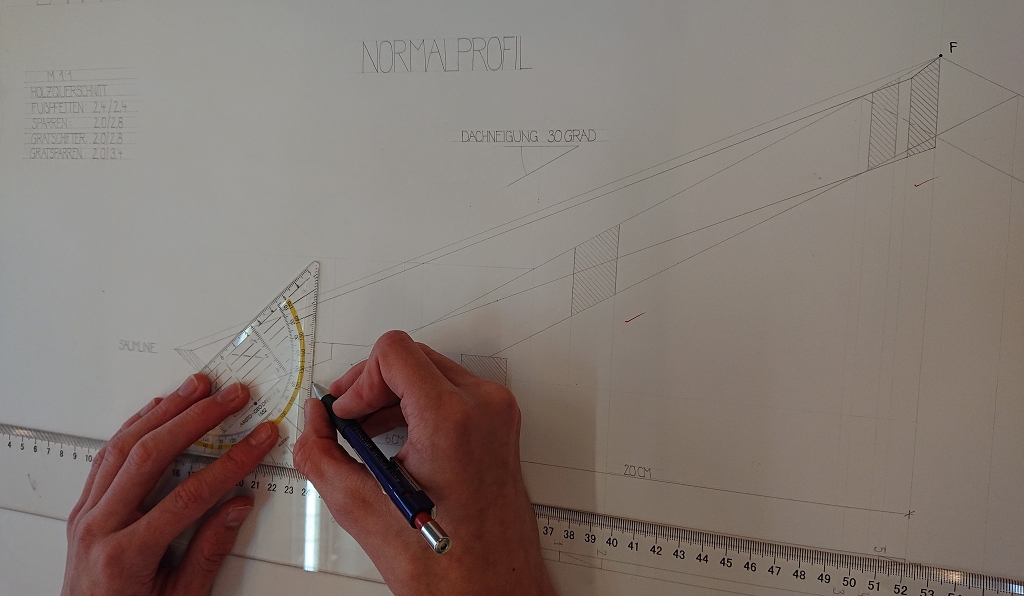

Die graphische Ermittlung der wahren Länge hat noch immer eine große Bedeutung. Sie ist für das Verständnis, wie man später eine wahre Länge berechnet bzw. für das Zeichnen mit dem CAD Programm wesentlich.

Wichtig ist, dass von Grund auf das Ganze verstanden wird:

  • zuerst zeichnerisch (verstehen woher ich mir die Grundlängen nehme, um auf die richtige wahre Länge zu kommen)
  • dann können SchülerInnen den rechnerischen Abbund durchführen
  • zum Schluss verstehen die SchülerInnen auch die Zusammenhänge mit CAD Programmen



Text: FL Ing. Mst. Hans Georg Laimer BEd
